Шаровая головка DIN71805

Шаровые головки согласно DIN71805
Шаровой корпус согласно DIN71805
Шаровые головки DIN71805 изготовлены из стали, цинка бело-синего цвета, нержавеющей стали 304 или 316.

  • Б13М8-ДИН71805

  • низкоуглеродистая сталь

  • оптовая упаковка
    специальный пакет

  • картонная сталь

  • пассивирован в цинковом белом голубом, цинк/черном, цинк/желтый

  • нержавеющая сталь 304 или 316

  • весенняя сталь

штат:
Количество:
Запрос цены Добавить в корзину

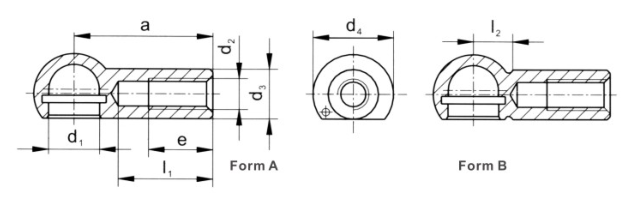

фото 2


                                                             Шаровые головки DIN71805, форма B

              Элемент

d1  h9

D2

D3

l2  ±0,3

l3    ±0,3

а  ±0,3

e

мин

ВАФ

  Вес  (кг/1000 шт.)

B8M5 -DIN71805

8

M5

8

10.2

9

22

10.2

7

   15

Б10М6 -ДИН71805

10

M6

10

12.5

11

25

11.5

8

   25

Б13М8 -ДИН71805

13

M8

13

16.5

13

30

14

11

   53

Б16М10 -ДИН71805

16

М10

16

20

16

35

15.5

13

  104

Б16М12 -ДИН71805

16

M12

16

20

16

35

15.5

13

  104

Б19М14 -ДИН71805

19

М14

22

28

20

45

21.5

16

  221

B19M14x1,5 -DIN71805

19

М14х1,5

22

28

20

45

21.5

16

  221

Б19М16 -ДИН71805

19

М16

22

28

20

45

21.5

16/17

  221

*WAF: с поверхностью под гаечный ключ на шаровом гнезде или без нее, изготавливается по запросу клиента.


Форма B:  с предохранительным зажимом на шаровом гнезде.

Форма A:  БЕЗ предохранительного зажима на шаровом гнезде.


Примечание:

-Материал:
Шаровое гнездо: низкоуглеродистая сталь.

предохранительный зажим/внутреннее кольцо: пружинная сталь


Альтернатива:  нержавеющая сталь 304 или 316.


-Обработка поверхности: пассивация цинком бело-голубого, цинка/черного, цинка/желтого цвета.


*Доступна левая резьба.
