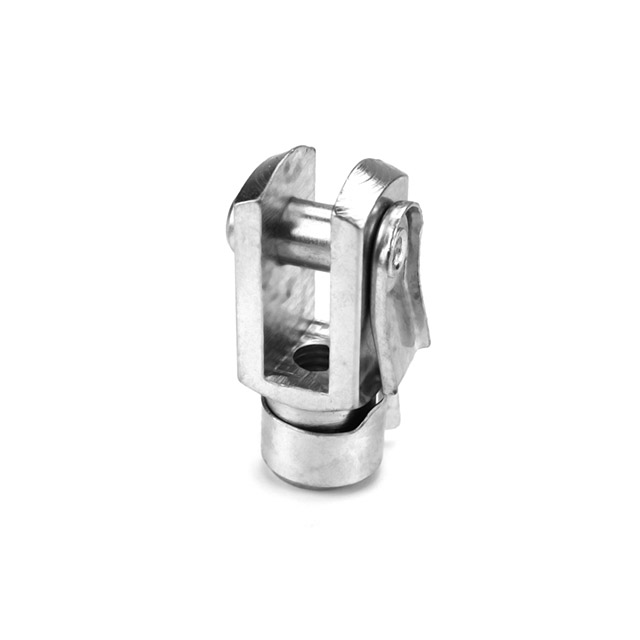

Шарнирное соединение DIN71751, форма A

  • А10х20

  • объемная упаковка
    специальный пакет

  • углеродистая сталь

  • пассивированный цинком бело-синий, цинк/желтый, цинк/черный или промасленный

штат:
Количество:
Запрос цены Добавить в корзину

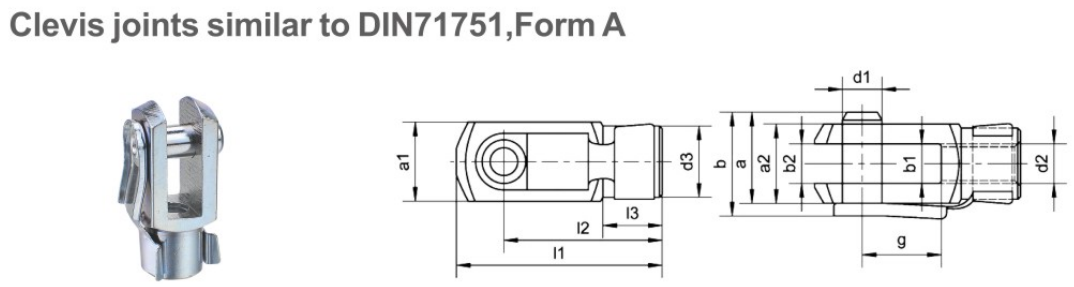

фото 4


                                                                                Шарнирные соединения DIN71751, форма A

Элемент

d1

Н9

d2

g

±0,5

a

а1

h11

а2

+0,5

-0.2

b

б1

Б13

Би 2

+0,7

+0,15

л1

±0,5

л2

±0,4

л3

±0,2

Масса

 (г/шт)

А4х8

4

М4х0,7

8

9.5

8

8

11

4

4

21

16

6

6

А5х10

5

М5х0,8

10

12

10

10

13.5

5

5

26

20

7.5

12

А5х20

5

М5х0,8

20

12

10

10

13.5

5

5

36

30

7.5

16

А6х12

6

М6х1

12

14

12

12

16

6

6

31

24

9

20

А6х24

6

М6х1

24

14

12

12

16

6

6

43

36

9

26

А8х16

8

М8x1,25

16

19

16

16

21.5

8

8

42

32

12

48

А8x32

8

М8x1,25

32

19

16

16

21.5

8

8

58

48

12

66

А10х20

10

М10х1,5

20

23

20

20

26

10

10

52

40

15

93

А10х40

10

М10х1,5

40

23

20

20

26

10

10

72

60

15

136

А12х24

12

М12х1,75

24

28

24

24

31

12

12

62

48

18

154

А12х48

12

М12х1,75

48

28

24

24

31

12

12

86

72

18

210

А14х28

14

М14х2

28

31

27

27

34

14

14

72

56

22.5

225

А14х56

14

М14х2

56

31

27

27

34

14

14

101

85

22.5

309

А16х32

16

М16х2

32

36

32

32

39

16

16

83

64

24

351

А16х64

16

М16х2

64

36

32

32

39

16

16

115

96

24

485

А20х40

20

М20х2,5

40

45

40

40

50

20

20

105

80

30

680

* Стандарт: шарнирное соединение DIN71751, с ES-болтом.

*Соединительные шарниры состоят из вилки DIN71752 и пружинного штифта, собранных вместе.

*В таблице представлены изделия «FG» тех же размеров, только с мелкой резьбой, такие как A8x16FG, A8x32FG, A10x20FG, A10x40FG и т. д.



*Доступны левые или специальные резьбы.
