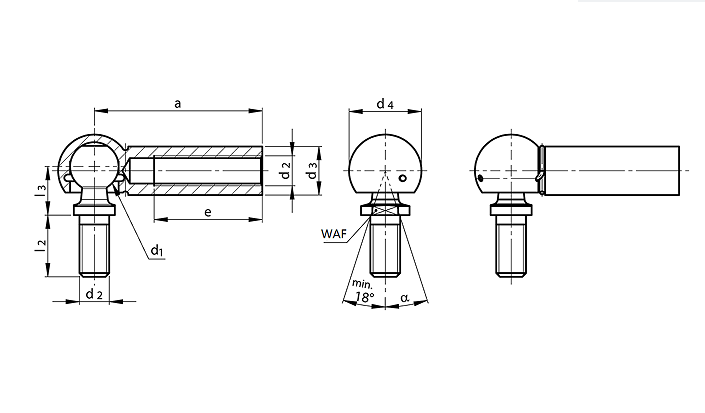

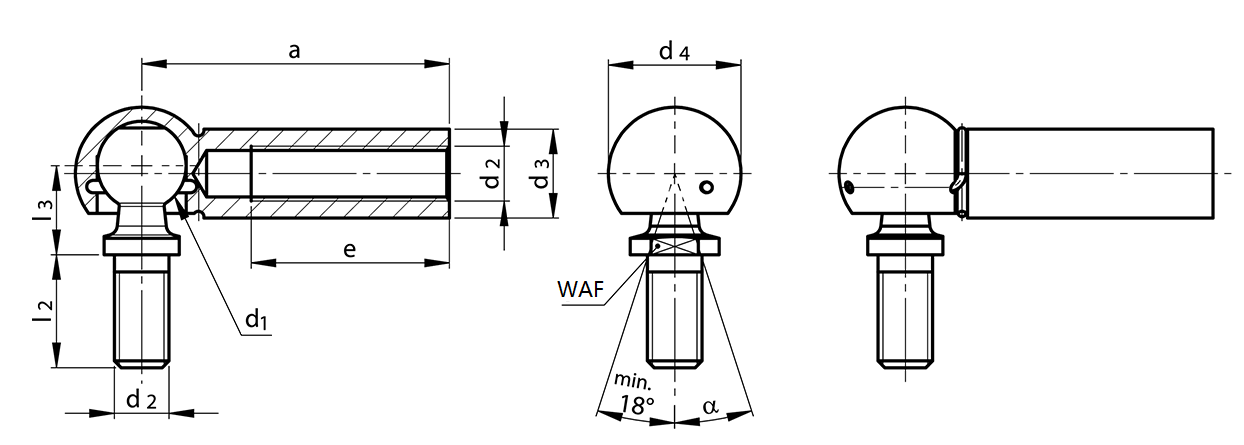

Угловой шарнир DIN71802, форма CS, расширенная редакция |
Элемент | d1 h9 | d2 | a
±0,3 | d3
±0.5 | d4
±0,5 | e мин | l2
±0,3 | l3
±0,3 | ВАФ | a | Масса (кг/1000шт) |
CS8M5x35 | 8 | М5 | 35 | 8 | 12.8 | 19.5 | 10.2 | 9 | 7 |
| 17.4 |
CS10M6x37 | 10 | М6 | 37 | 10 | 14.8 | 25 | 12.5 | 11 | 8 | 10° | 30.3 |
CS10M6x40 | 10 | М6 | 40 | 10 | 19.3 | 27 | 12.5 | 11 | 8 | 10° | 31.9 |
CS13M8x45 | 13 | М8 | 45 | 13 | 24 | 29 | 16.5 | 13 | 11 | 15° | 61.9 |
CS16M10x45 | 16 | М10 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 106.5 |
CS16M10x52 | 16 | М10 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 114.1 |
CS16M12x45 | 16 | М12 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 109.6 |
CS16M12x52 | 16 | М12 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 116.5 |
CS19M14x70 | 19 | М14 | 70 | 22 | 30 | 44 | 28 | 20 | 16 | 15° | 260 |

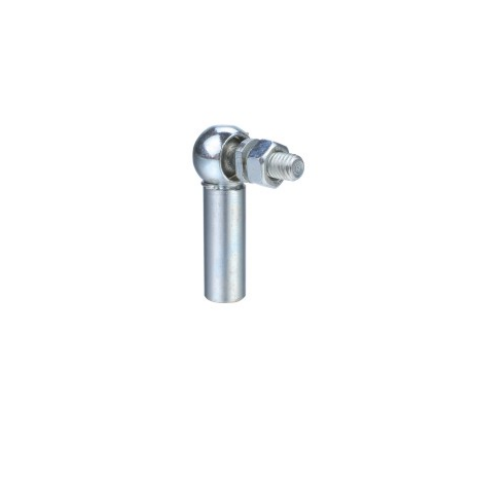

Форма CS: с гаечной поверхностью на шаровом стержне и с предохранительным зажимом на шаровом гнезде.
-Материал:
Мяч разъем: низкий углерод сталь
Мяч шпилька: углерод сталь 1045
безопасность зажим/внутренний кольцо: весна сталь
-Поверхность уход: пассивированный в цинк бело-голубой, цинк/желтый, цинк/черный,
*С поверхностью под гаечный ключ на шаровом гнезде или без нее по выбору клиента.
*Доступны левая резьба и уплотнительная крышка.
Сообщите нам, какие детали вам нужны, или отправьте свои чертежи сейчас, или свяжитесь с нами, и мы поможем вам подтвердить, какие детали подходят для вашего применения.
