Угловой шаровой шарнир DIN71802, форма CS |

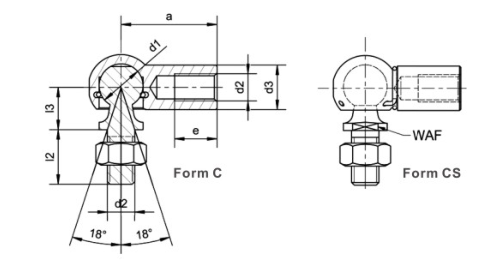

Элемент | D1 h9 | D2 | D3 | L2 ± 0,3 | L3 ± 0,3 | a ± 0,3 | e мин | ВАФ | Масса (кг/1000шт) |
CS8M5 -DIN71802 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6 -DIN71802 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8 -DIN71802 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10 -DIN71802 | 16 | М10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12 -DIN71802 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14 -DIN71802 | 19 | М14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1,5 -DIN71802 | 19 | М14х1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16 -DIN71802 | 19 | М16 | 22 | 28 | 20 | 45 | 21.5 | 16/19 | 221 |
*WAF: с поверхностью под гаечный ключ на шаровом гнезде или без нее, изготавливается по запросу клиента.

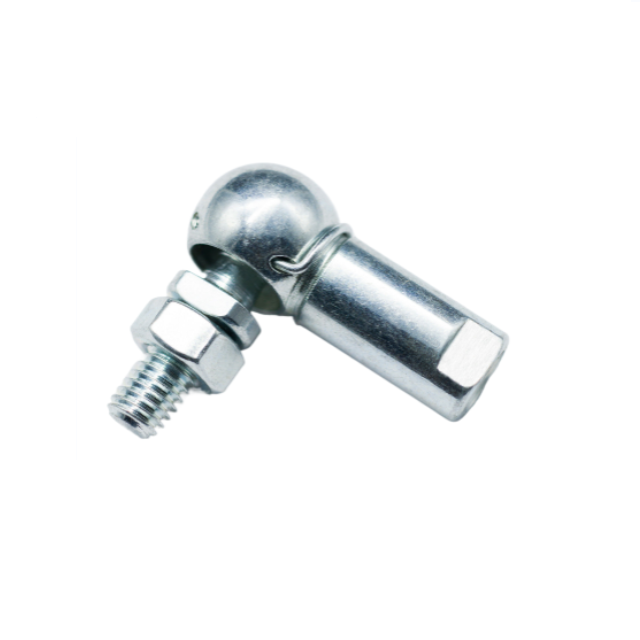

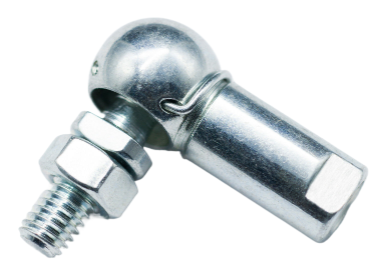

Форма CS: с гаечной поверхностью на шаровом стержне; с предохранительным зажимом на шаровом гнезде
Форма C: с гаечной поверхностью на шаровом стержне; БЕЗ предохранительного зажима на шаровом гнезде
*Пожалуйста, сообщите нам, если вам нужен угловой шаровой шарнир DIN71802, форма A/AS, форма B/BS.
Примечание:
-Материал:
Шаровое гнездо: низкоуглеродистая сталь.
Шаровой палец: углеродистая сталь 1045.
предохранительный зажим/внутреннее кольцо: пружинная сталь
* Альтернатива: нержавеющая сталь 304 или 316.

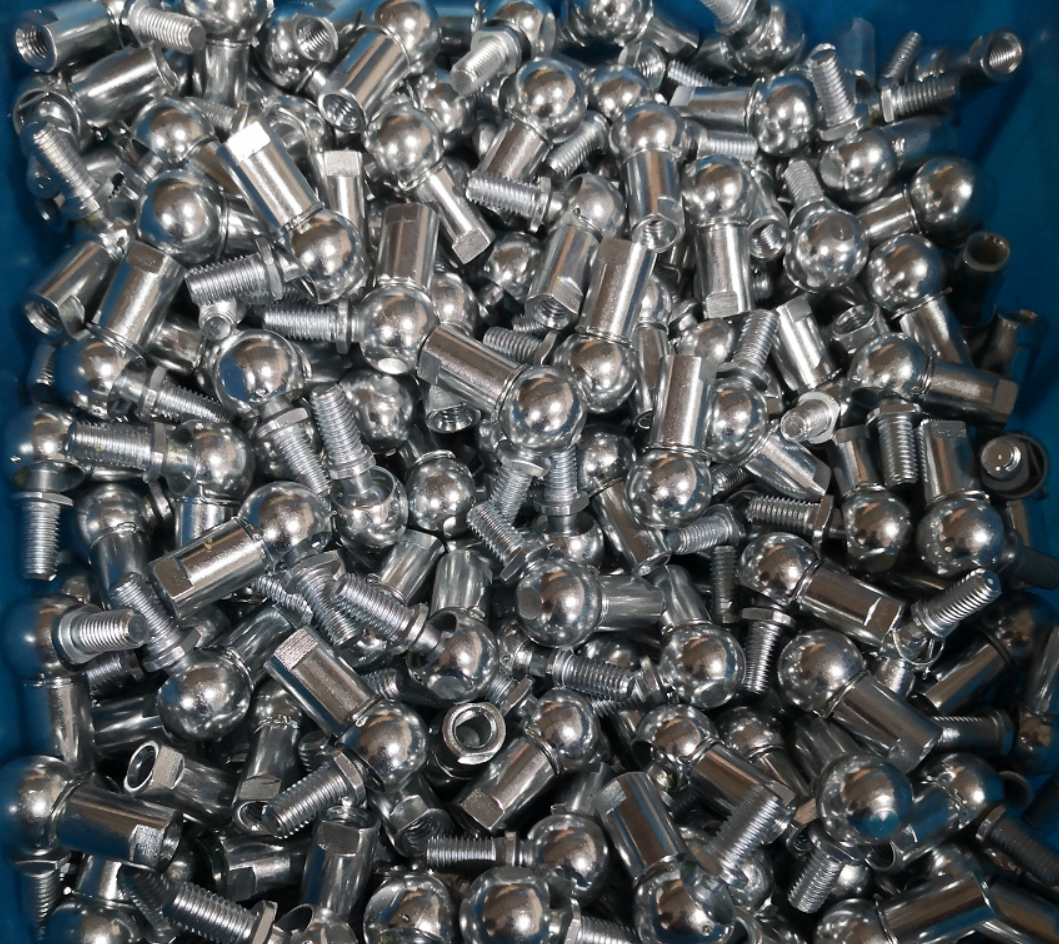

-Обработка поверхности: пассивация цинком бело-голубого, цинка/черного, цинка/желтого цвета.

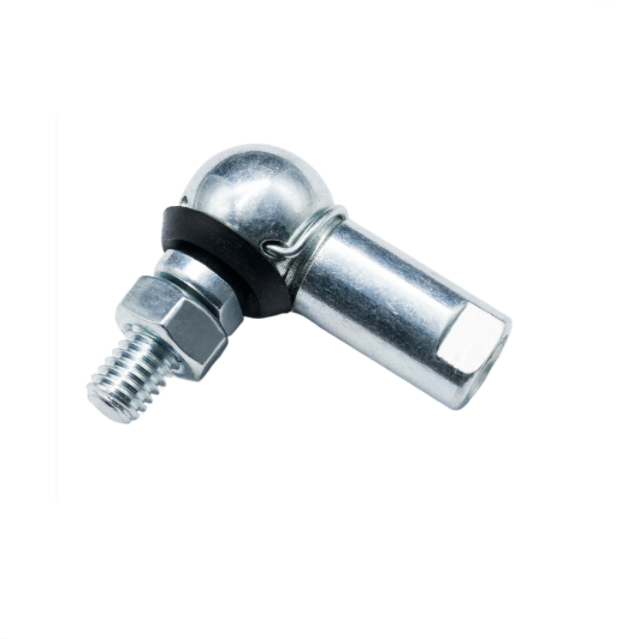

*Доступны левая резьба или уплотнительная крышка. Уплотнительная крышка (неопрен) работает дальше
Температура -40~120℃ (отличная производительность).
* Нестандартные шаровые опоры, изготовленные по чертежам или образцам заказчика.
* Если вам нужны шаровые шарниры DIN71802, форма A, AS, B, BS, пожалуйста, свяжитесь с нами.
